Was ist ein Vordach in der Architektur?

Was ist ein Baldachin in Architektur? Die direkte Antwort

In der Architektur ist ein Vordach eine vorspringende dachartige Struktur, die sich von einem Gebäude aus erstreckt oder unabhängig steht, um Personen, die sich hindurchbewegen oder einen Raum darunter bewohnen, Überdachung, Schatten und Wetterschutz zu bieten. Es wird typischerweise über Eingängen, Gehwegen, Ladeflächen, Außenplätzen oder Gebäudefassaden positioniert und fungiert als Übergangselement zwischen dem Inneren eines Gebäudes und der offenen Umgebung im Außenbereich.

Ein architektonisches Vordach ist nicht nur ein dekoratives Element – ​​es ist ein funktionales Bauelement, das gleichzeitig Sonne, Regen, Wind und Fußgängerkomfort verwaltet. Es kann aus Stahl, Aluminium, Glas, Polycarbonat, Holz, Spanngewebe oder Stahlbeton hergestellt werden und sein Design wird durch bautechnische Anforderungen, örtliche Bauvorschriften, Materialleistungsspezifikationen und ästhetische Absichten bestimmt. In der zeitgenössischen Architekturpraxis werden Vordächer zunehmend als charakteristische Elemente entworfen, die die Identität und das Eingangserlebnis eines Gebäudes definieren.

Der Begriff stammt aus dem Lateinischen Konopeum und Griechisch konopion , was ursprünglich eine drapierte Abdeckung oder ein drapiertes Netz bedeutete. Im architektonischen Kontext fand es zunächst breite Anwendung in Gebäuden der Gotik und Renaissance, in denen vorspringende Steinhauben Statuen, Türen und Fenster schützten. Heute hat sich das Vordach weit über seine historischen Ursprünge hinaus zu einem der vielseitigsten und ausdrucksstärksten Elemente im architektonischen Werkzeugkasten entwickelt.

Die Hauptfunktionen eines architektonischen Vordachs

Ein gut gestaltetes architektonisches Vordach erfüllt mehrere Aufgaben gleichzeitig. Das Verständnis dieser Funktionen hilft zu erklären, warum Vordächer in fast jeder Gebäudekategorie vorkommen – von Krankenhäusern und Flughäfen bis hin zu Einzelhandelsgeschäften und Privathäusern.

Wetterschutz und Umweltkontrolle

Die grundlegendste Funktion eines architektonischen Vordachs ist der Wetterschutz. Es hält Regen, Schnee, Hagel und direkte Sonneneinstrahlung von den Menschen und Oberflächen direkt darunter fern. Über einem Gebäudeeingang bedeutet dies, dass Besucher, die zu Fuß oder mit dem Fahrzeug ankommen, abgeschirmt sind, während sie Türen öffnen, nach Schlüsseln suchen, Dienstleistungen bezahlen oder auf den Transport warten. Über einer Laderampe schützt es Waren und Arbeiter bei Transfervorgängen. Über einen Fußgängerweg hinaus erstreckt es sich bei allen Wetterbedingungen über einen sicheren, nutzbaren Verkehr.

Ein 2,5 bis 3 Meter über die Gebäudefront hinausragendes Vordach bietet wirksamen Regenschutz bei Windgeschwindigkeiten bis ca. 30–40 km/h , die den Großteil der nicht stürmischen Niederschlagsereignisse abdeckt. In heißeren Klimazonen reduzieren Vordächer den solaren Wärmegewinn an der darunter liegenden Gebäudefassade und verringern so die Kühllast an verglasten Eingängen und Lobbys. In Studien in Städten mit warmem Klima wurde eine Reduzierung der Oberflächentemperatur um 10–20 °C auf schattigen Gehwegen im Vergleich zu freiliegenden Gehwegen direkt angrenzend gemessen.

Definieren des Eingangs und der räumlichen Hierarchie

Im architektonischen Design ist der Eingang eines Gebäudes einer der kritischsten Momente im Erlebnis eines Besuchers. Ein Vordach markiert und verstärkt den Eingang und schafft eine lesbare Schwelle zwischen Außen und Innen. Es teilt den herannahenden Besuchern mit, wohin sie gehen sollen, und signalisiert die Bedeutung oder den Charakter des Gebäudes, noch bevor sie die Tür betreten.

Diese Raumfunktion ist insbesondere in großen öffentlichen Gebäuden von Bedeutung. Das eindrucksvolle Vordach über dem Haupteingang des Terminals 5 am Flughafen Heathrow beispielsweise erweitert die verglaste Fassade des Terminals zu einer weitläufigen Überkopfebene, die gleichzeitig die Abgabespuren für Fahrzeuge abdeckt und ankommende Passagiere zur Check-in-Halle lenkt. Das Vordach ist hier nicht nur Schutz – es ist Raumrichtung, Maßstab und architektonische Identität, komprimiert in einem einzigen Element.

Fassadenschutz und Leistung der Gebäudehülle

Vordächer schützen auch die direkt darunter liegende Gebäudehülle. Ein Vordach über einer verglasten Eingangshalle reduziert die Sonneneinstrahlung auf das Glas, senkt die Innentemperaturen und senkt die Kosten für die Klimaanlage. Es reduziert auch die Menge an Regenwasser, die an der Fassade neben dem Eingang herunterläuft, was für die Langlebigkeit von Verkleidungsmaterialien, Dichtungsmitteln und Türbeschlägen wichtig ist. In denkmalgeschützten Gebäuden werden Vordächer manchmal gezielt nachgerüstet, um historisch bedeutsames Mauerwerk vor anhaltender Wassereinwirkung zu schützen.

Branding und architektonischer Ausdruck

Für Gewerbe- und Einzelhandelsarchitektur ist die Eingangsüberdachung eine primäre Branding-Oberfläche. Seine Größe, sein Material, seine Farbe, Beleuchtung und Form tragen direkt dazu bei, wie das Gebäude – und die Organisation, die es beherbergt – von der Straße aus wahrgenommen wird. Hoch-End-Hotels, Flagship-Einzelhandelsgeschäfte und Unternehmenszentralen geben häufig maßgeschneiderte Überdachungsdesigns in Auftrag, die genauso sorgfältig durchdacht sind wie jedes andere sichtbare Element der Gebäudeaußenseite. Die beleuchtete Glas- und Stahlüberdachung eines Luxushoteleingangs vermittelt ganz andere Werte als die spannbare Stoffüberdachung einer Gemeinschaftssportanlage, auch wenn beide die gleiche grundlegende Schutzfunktion erfüllen.

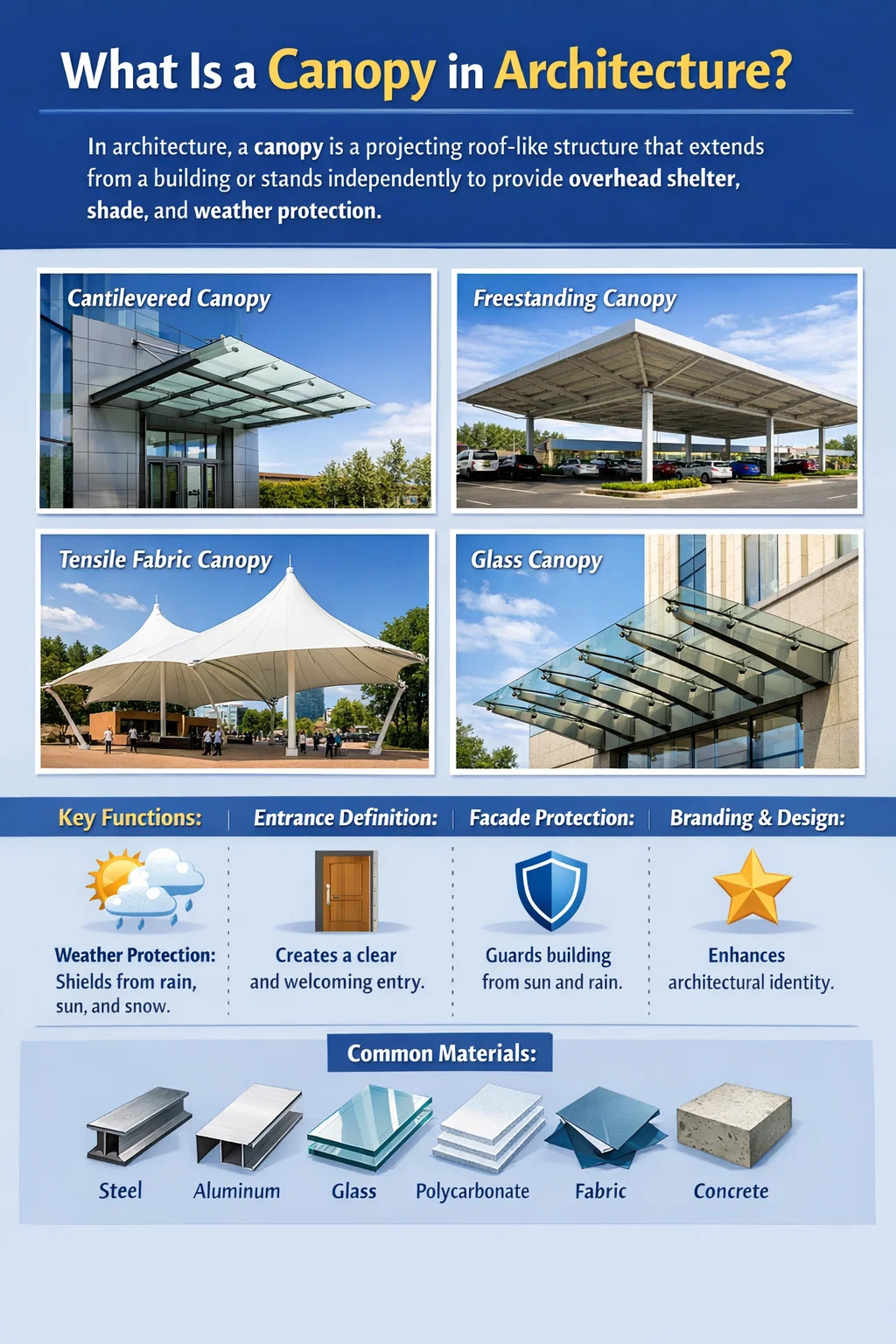

Arten von architektonischen Vordächern nach Struktur und Form

Architektonische Vordächer werden danach klassifiziert, wie sie getragen werden, wie sie befestigt werden und welche Geometrie sie haben. Jeder Strukturtyp hat spezifische technische Auswirkungen, Kostenprofile und ästhetische Qualitäten.

Auskragendes Vordach

Ein auskragendes Vordach ragt horizontal von einer Gebäudewand ab und weist an der Außenkante keine tragenden Säulen auf. Die Struktur wird am Gebäuderahmen befestigt und basiert auf dem Auslegerprinzip – die Wandbefestigung überträgt Biegemomente in das Struktursystem des Gebäudes. Dieser Typ ist bei Gebäudeeingängen äußerst verbreitet, da er den überdachten Bereich frei von Säulen hält und so den Fußgängerfluss und die Fahrzeugfreiheit verbessert.

Auskragende Vordächer erstrecken sich typischerweise zwischen 1,5 und 4 Metern über die Gebäudefront , obwohl bautechnische Beispiele aus Stahl und Glas eine Länge von 6–8 Metern oder mehr haben können. Ab ca. 3 Metern nimmt die Bautiefe des Vordachrahmens erheblich zu und die in die Gebäudewand eingeleiteten Befestigungslasten werden erheblich – eine Beurteilung durch einen Statiker ist erforderlich. Freitragende Glasvordächer, die an Stahlstangen oder Seilsystemen von oben aufgehängt sind, ermöglichen sehr schlanke, scheinbar schwebende Profile ohne sichtbare Struktur.

Freistehendes Vordach

Ein freistehendes Vordach wird vollständig von seinen eigenen Säulen oder Pfosten getragen und ist nicht strukturell mit einem Gebäude verbunden. Es kann neben einem Gebäude, auf einem Parkplatz, über einem Fußgängerweg oder auf einem öffentlichen Platz positioniert werden. Da die Lasten vollständig über die eigene Struktur auf den Boden übertragen werden, werden keine Lasten auf den Rahmen eines Gebäudes ausgeübt. Dadurch eignen sich freistehende Vordächer für den nachträglichen Einbau an Standorten, an denen die bestehende Gebäudestruktur keine zusätzlichen Belastungen aufnehmen kann.

Große freistehende Überdachungen sind auf Tankstellenvorplätzen, Durchfahrtsanlagen, Bushaltestellen und Marktflächen im Freien üblich. Eine Tankstellenüberdachung umfasst typischerweise 500–1500 Quadratmeter und muss eine Höhe von mindestens 5,5 Metern für die Zufahrt von Tankfahrzeugen freigeben. Diese freistehenden Vordächer mit großer Spannweite nutzen Portalrahmen- oder Fachwerkkonstruktionen aus Stahl, um große stützenfreie Spannweiten zu erreichen.

Bespannung aus zugfestem Stoff

Bei zugfesten Vordächern wird hochfestes Architekturgewebe verwendet, das zwischen Masten, Kabeln und Ankerpunkten unter Spannung gehalten wird, um geschwungene, skulpturale Überkopfoberflächen zu schaffen. Im Gegensatz zu starren Vordächern erreichen Zugstrukturen Stabilität durch Geometrie – die doppelt gekrümmte antiklastische Form (Sattelform), die bei Zugdächern üblich ist, ist von Natur aus steif, wenn das Gewebe unter Spannung steht. Der Stoff selbst besteht typischerweise aus gewebter PTFE-beschichteter Glasfaser oder PVC-beschichtetem Polyester, die beide eine Lebenserwartung von 20 bis 30 Jahren unter Außenbedingungen haben.

Vordächer aus zugfestem Stoff sind in Sportstadien, Flughäfen, Einkaufszentren und öffentlichen Plätzen beliebt, wo große überdachte Flächen ohne schwere tragende Säulen benötigt werden. Das Dach des Denver International Airport ist eines der bekanntesten Beispiele – sein weißes PTFE-Gewebedach, das sich über 33.000 Quadratmeter erstreckt, erzeugt dramatische Gipfel, die an die im Westen sichtbaren Rocky Mountains erinnern. Vordächer aus zugfestem Stoff können stützenfreie Distanzen von 20–60 Metern oder mehr überbrücken Dadurch sind sie dort wirksam, wo andere Struktursysteme Zwischenstützen erfordern würden, die die Sichtlinien oder die Bewegung von Fußgängern unterbrechen.

Glasdach

Glasvordächer bestehen aus laminierten Sicherheitsglasscheiben, die von einem Strukturrahmen aus Stahl oder Aluminium getragen werden oder von oben an Beschlägen und Kabeln aus Edelstahl aufgehängt werden. Sie werden wegen ihrer Transparenz geschätzt – ein Glasdach lässt natürliches Licht in den darunter liegenden Raum und bietet gleichzeitig Wetterschutz, was besonders bei verglasten Eingängen und Lobbys wichtig ist, wo die Aufrechterhaltung eines Gefühls der Offenheit eine gestalterische Priorität hat.

Das in Strukturdächern verwendete Glas ist immer laminiert, mit einer Zwischenschicht aus Polyvinylbutyral (PVB) oder Ionoplast, die die Glasfragmente zusammenhält, wenn die Platte bricht. Die Bauvorschriften in den meisten Gerichtsbarkeiten verlangen, dass Überkopfverglasungen in architektonischen Vordächern aus Verbundglas mit mindestens zwei Lagen bestehen , gerade weil ein herabfallender Glassplitter eine große Gefahr für darunter liegende Personen darstellt. Gefrittetes oder keramikbeschichtetes Glas wird üblicherweise verwendet, um die Sonnenwärme und Blendung zu reduzieren und gleichzeitig die visuelle Transparenz von unten aufrechtzuerhalten.

Überdachung aus Polycarbonat

Polycarbonatplatten sind eine beliebte Alternative zu Glas in architektonischen Vordächern, bei denen Kosten, Gewicht und Schlagfestigkeit Vorrang vor erstklassiger Optik haben. Doppel- oder mehrwandige Polycarbonatplatten bieten eine deutlich bessere Wärmedämmleistung als Glas und sind schlagfest – eine wichtige Eigenschaft in hagelgefährdeten Regionen. Sie sind etwa 50-mal schlagfester als Glas bei gleicher Dicke und wiegen etwa ein Sechstel so viel. Ohne UV-stabilisierte Beschichtungen verkratzt Polycarbonat jedoch leichter, vergilbt mit der Zeit und wird bei kommerziellen Anwendungen im Allgemeinen als weniger anspruchsvolle Oberfläche als Glas wahrgenommen.

Solide Dachüberdachung aus Beton, Stahl oder Holz

Einige architektonische Vordächer werden als Erweiterungen der Primärstruktur des Gebäudes gebaut, mit soliden Dächern aus Stahlbeton, Stahldecks oder Holzwerkstoffen. Dabei handelt es sich um die dauerhaftste und strukturell stabilste Option, da sie als integraler Bestandteil des Gebäudes und nicht als An- oder Anbauten konzipiert sind. Vordächer aus Stahlbeton sind in der brutalistischen und modernistischen Architektur üblich, wo der Vordach oft wie eine massive horizontale Ebene wirkt, die über dem Eingang schwebt. Holzvordächer werden zunehmend in der modernen nachhaltigen Architektur eingesetzt, wobei Brettsperrholz (CLT) oder Brettschichtholzträger warme, natürlich wirkende Deckenkonstruktionen schaffen, die zu Gebäudezertifizierungszielen wie LEED oder Green Star beitragen.

Materialien für architektonische Vordächer im Vergleich

Die Materialauswahl ist eine der folgenreichsten Entscheidungen bei der Gestaltung von Überdachungen. Es wirkt sich auf die strukturelle Leistung, den Wartungsbedarf, die Lebensdauer, die Kosten und den gesamten visuellen Charakter des Vordachs innerhalb der Gebäudearchitektur aus.

Historische Entwicklung des architektonischen Vordachs

Das Vordach ist seit Tausenden von Jahren ein Merkmal der gebauten Architektur, und wenn man seine Geschichte verfolgt, zeigt sich, wie tief es in der Art und Weise verankert ist, wie Menschen über Schwellen, Schutz und die Gliederung wichtiger Räume denken.

Antike und klassische Ursprünge

In der antiken ägyptischen, griechischen und römischen Architektur erfüllten vorspringende Gesimse und Tempelportiken eine baldachinartige Funktion – sie schützten Türen und Übergangsräume und signalisierten gleichzeitig Status und heilige Bedeutung. Der Portikus des griechischen Tempels mit seiner Kolonnade und dem vorspringenden Gebälk ist in struktureller Hinsicht ein freistehender Baldachin: eine überdachte Schwelle zwischen dem heiligen Inneren der Cella und dem offenen Bereich dahinter. Die Römer weiteten dieses Prinzip auf die bürgerliche Architektur aus, mit den kunstvoll verzierten vorspringenden Hauben über Forumeingängen und Badehaustüren.

Vordächer aus Gotik und Renaissance

In der gotischen Kathedralenarchitektur wurde der Baldachin zu einem äußerst raffinierten Dekorations- und Schutzelement. Steinbaldachine – über Altären Baldachine oder Ziborien genannt, und über Türen und Fenstern Haubenformen oder Tropfformen genannt – waren ein wesentlicher Bestandteil des gotischen Architekturvokabulars. Die dreiportalige Anordnung einer gotischen Kathedralenfassade mit ihren tief vertieften Türen, die durch vorspringende Steindächer mit geschnitzten Steinen, Endstücken und skulpturalen Programmen geschützt sind, stellt den Baldachin in seiner architektonisch anspruchsvollsten Form dar. Diese Steinhauben schützten die geschnitzten Figuren im Tympanon und in den Türpfosten vor Regenerosion und verliehen der Eingangskomposition gleichzeitig visuelles Gewicht und Hierarchie.

Die Renaissance-Architektur interpretierte den Baldachin durch klassische Formen neu – das vorspringende klassische Gebälk, die Türfront mit Giebel und die Säulen-Porte-Cochère erfüllten alle Funktionen des Baldachins und beriefen sich dabei auf römische Vorbilder. Die Porte-Cochère, wörtlich „Kutschentor“, wurde im 18. und 19. Jahrhundert zum Standardmerkmal aristokratischer Häuser und später großer Hotels und Bürgerhäuser.

Moderne und das strukturelle Vordach

Die moderne Bewegung des 20. Jahrhunderts verwandelte das Vordach von einem dekorativen Element in einen strukturellen Ausdruck neuer Materialien und Bautechnologien. Le Corbusiers Einsatz dünner Betonplatten als horizontale Brise-Soleils und Eingangsüberdachungen an Gebäuden wie der Unité d'Habitation behandelte das Vordach als reines tektonisches Element – ​​keine Dekoration, keine historistischen Anspielungen, nur ehrlicher Ausdruck der Fähigkeit von Stahlbeton, ohne Unterstützung horizontal zu projizieren. Mies van der Rohes Barcelona-Pavillon verwendete eine unglaublich dünne, schwebende Dachebene, die als Überdachung über der gesamten Komposition fungierte und neu definierte, was ein schützendes Überkopfelement im Hinblick auf Materialökonomie und räumliche Dramatik sein könnte.

Die Nachkriegszeit brachte Zugkonstruktionen in die allgemeine architektonische Nutzung. Frei Ottos Arbeiten zur Gestaltung zugfester Vordächer – am bekanntesten ist das 1972 fertiggestellte Kabelnetzdach des Münchner Olympiastadions – zeigten, dass Stoff- und Kabelsysteme mit minimalem Material riesige Flächen abdecken und so Strukturen von außergewöhnlicher Leichtigkeit und visueller Transparenz schaffen konnten. Diese Arbeit prägte direkt die Architektur der Zugdächer der folgenden Jahrzehnte.

Entwerfen eines architektonischen Vordachs: Wichtige technische und gestalterische Überlegungen

Um eine Überdachung zu entwerfen, die während ihrer gesamten Lebensdauer zuverlässig funktioniert, müssen strukturelle, umweltbedingte und regulatorische Faktoren sorgfältig berücksichtigt werden. Die folgenden Überlegungen gelten für praktisch jedes architektonische Vordachprojekt, unabhängig von der Größe.

Strukturelle Belastungsanalyse

Jedes Vordach muss so ausgelegt sein, dass es die Belastungen tragen kann, denen es im Betrieb ausgesetzt ist. Dazu gehören:

• Eigenlast: Das Eigengewicht der Überdachungsstruktur und ihres Abdeckmaterials. Ein Vordach aus Stahl und Glas über einem typischen Geschäftseingang kann 80–150 kg pro Quadratmeter Dachfläche wiegen.
• Windlast: Typischerweise die maßgebende Last für die Überdachungskonstruktion. Vordächer sind exponierte Strukturen, die sowohl dem Druck nach unten als auch dem Sog nach oben durch den Wind ausgesetzt sind. In Zyklon- oder Hurrikanzonen können Windlasten auf exponierten Überdachungsoberflächen 2,5 kPa überschreiten, was zu erheblichen strukturellen Anforderungen führt.
• Schneelast: In kälteren Klimazonen kann angesammelter Schnee zu erheblichen Belastungen führen. Eine Schneehöhe von 300 mm auf einem flachen Blätterdach stellt eine zusätzliche Belastung von etwa 1,0–1,5 kPa dar – genug, um eine unterspezifizierte Struktur zum Einsturz zu bringen.
• Wartungszugangslast: Bauvorschriften verlangen in der Regel, dass Vordächer eine minimale Wartungslast von 0,5–1,0 kPa tragen müssen, um Reinigung, Reparatur und Inspektion zu ermöglichen.
• Erdbebenlast: In erdbebengefährdeten Regionen müssen Überdachungsanschlüsse so ausgelegt sein, dass sie die dynamischen Belastungen aufnehmen können, die während eines seismischen Ereignisses entstehen, ohne dass sie sich vom Gebäude lösen.

Entwässerungsdesign

Vordächer sammeln Regenwasser, und die Bewirtschaftung dieses Wassers ist eine entscheidende Designanforderung. Eine flache Überdachung ohne Gefälle führt zu Staunässe, beschleunigt den Membranabbau, erhöht die strukturelle Belastung und führt schließlich zu Undichtigkeiten. Bauvorschriften und Standards für gute Praxis erfordern im Allgemeinen ein Mindestgefälle von 1:60 (ungefähr 1°) auf jeder Überdachungsdachoberfläche , wobei die meisten Designer 1:40 oder steiler für eine zuverlässige Entwässerung angeben. Wasser kann zu Dachrinnen und Fallrohren am Umfang des Vordachs oder zu zentralen Entwässerungspunkten geleitet werden oder als Designmerkmal frei vom Rand des Vordachs fallen gelassen werden (ein Kaskadeneffekt, der manchmal bewusst in die zeitgenössische Architektur integriert wird).

Bei Vordächern aus Glas und Polycarbonat ist auch das von der Oberfläche ablaufende Regenwasser ein Wartungsaspekt – es lagert Mineralablagerungen und Umweltschmutz ab, der das Vordach verfärben und mit der Zeit die Lichtdurchlässigkeit verringern kann. Durch die Gestaltung eines einfachen Reinigungszugangs und die Spezifikation selbstreinigender Glasbeschichtungen (die Titandioxid-Photokatalyse zum Abbau organischer Ablagerungen nutzen) wird der langfristige Wartungsaufwand erheblich reduziert.

Bauvorschriften und Planungskonformität

Architekturdächer sind Bauelemente und unterliegen den Bauvorschriften aller Rechtsordnungen. Zu den wichtigsten Compliance-Bereichen gehören:

• Mindestdurchfahrtshöhen über Gehwegen und Fahrzeugwegen. Die meisten Vorschriften verlangen einen Mindestabstand von 2,4 Metern über Fußgängerwegen und 4,2 bis 5,5 Metern über Fahrzeugwegen, mit größeren Freiräumen für LKW-Zufahrtsbereiche.
• Sicherheitsanforderungen für Überkopfverglasungen – Spezifikationen für Verbundglas und Rahmennormen, um zu verhindern, dass Fragmente auf darunter liegende Personen fallen.
• Brandschutzanforderungen, insbesondere wenn sich Vordächer in der Nähe von Grundstücksgrenzen oder angrenzenden Gebäuden befinden.
• In denkmalgeschützten Gebieten und Naturschutzgebieten kann eine Entwurfsgenehmigung der örtlichen Denkmalschutzbehörden erforderlich sein, bevor ein Vordach installiert werden kann, auch bei nicht denkmalgeschützten Gebäuden.
• In vielen Gerichtsbarkeiten bedarf jede Überdachung, die über einen öffentlichen Fußweg oder eine öffentliche Straße hinausragt, der Genehmigung des Gemeinderats oder der Straßenbehörde und ist mit einer jährlichen Pacht- oder Lizenzgebühr für die Nutzung des Luftraums über dem öffentlichen Bereich verbunden.

Befestigung an der Gebäudestruktur

Wie ein Vordach an einem Gebäude befestigt wird, ist oft der technisch anspruchsvollste Aspekt seines Entwurfs. Bei auskragenden Vordächern muss die Verbindung Biegemomente, Scherkräfte und Axialkräfte in den Strukturrahmen des Gebäudes übertragen – nicht nur in die Fassadenverkleidung. Dies bedeutet normalerweise, dass die primären Strukturelemente des Vordachs über eingegossene Anker oder nachträglich installierte Ankerbolzen direkt mit der Betonplatte, den Stahlsäulen oder den tragenden Mauerwerkswänden des Gebäudes verbunden sind. Die strukturelle Befestigung eines auskragenden Vordachs an einem bestehenden Gebäude muss immer von einem Statiker beurteilt werden um sicherzustellen, dass der Gebäuderahmen die zusätzlichen Lasten aufnehmen kann, insbesondere bei Nachrüstungen, bei denen der ursprüngliche Entwurf möglicherweise keine Überdachungslasten vorgesehen hatte.

Bemerkenswerte Beispiele architektonischer Vordächer auf der ganzen Welt

Einige der überzeugendsten Demonstrationen dessen, was ein architektonisches Vordach bewirken kann, ergeben sich aus der Untersuchung von Wahrzeichenprojekten, bei denen das Vordach für die Identität und Leistung des Gebäudes von zentraler Bedeutung ist.

Der Great Court im British Museum, London

Das von Foster Partners entworfene und im Jahr 2000 fertiggestellte Great Court-Vordach ist ein Gitterschalendach aus Stahl und Glas, das den zwei Hektar großen zentralen Innenhof des British Museum bedeckt. Die Dachkonstruktion besteht aus 3.312 einzigartigen dreieckigen Glaspaneelen, die von einem Stahlgitter getragen werden, wobei aufgrund der geometrischen Komplexität des Designs keine zwei Paneele identisch sind. Das Vordach verwandelte einen weitgehend unzugänglichen Außenhof in einen der größten überdachten öffentlichen Räume in Europa und zog jährlich etwa 6 Millionen Besucher an. Das Glasdach wiegt über 800 Tonnen und wurde ohne Unterbrechung des täglichen Museumsbetriebs hergestellt und installiert – eine bemerkenswerte baulogistische Leistung an einem äußerst beengten Standort im Zentrum von London.

Zugdach des Denver International Airport, USA

Das Jeppesen-Terminal am Denver International Airport verfügt über eines der größten Textildächer der Welt. Das 1995 fertiggestellte Dach umfasst etwa 33.000 Quadratmeter und besteht aus einem zweischichtigen System aus PTFE-beschichtetem Glasfasergewebe, das zwischen 34 Stahlmasten gespannt ist und eine Reihe von Gipfeln und Tälern bildet, die an ihrem höchsten Punkt bis zu 27 Meter hoch sind. Das weiße Gewebe reflektiert etwa 90 % der einfallenden Sonnenstrahlung, reduziert die Kühllast im Terminal trotz der riesigen verglasten Stirnwände erheblich und lässt ein weiches, diffuses natürliches Licht in den gesamten Innenraum. Die Struktur wurde von Fentress Bradburn Architects entworfen, das Zugdach von Severud Associates.

Metropol Parasol, Sevilla, Spanien

Der von Jürgen Mayer H. Architects entworfene und 2011 fertiggestellte Metropol Parasol ist eine freistehende Holzdachkonstruktion auf der Plaza de la Encarnación im Zentrum von Sevilla. Mit einer Länge von etwa 150 Metern und einer Breite von 70 Metern wird es oft als das größte Holzbauwerk der Welt bezeichnet. Die Sonnenschirmform – im Wesentlichen ein riesiger Baldachin auf sechs pilzförmigen Säulen – spendet Schatten für den darunter liegenden öffentlichen Platz und beherbergt gleichzeitig einen Markt im Erdgeschoss, ein archäologisches Museum darunter und einen Gehweg auf dem Dach darüber. Die Struktur besteht aus laminierten Holzplatten, die mit Polyurethankleber verklebt und mit einer wasserbeständigen Polyurethanbeschichtung beschichtet sind. Es ist ein eindrucksvolles Beispiel dafür, wie ein architektonisches Vordach zu einem eigenständigen Gebäude werden kann – einem überdachten öffentlichen Raum, der einen ganzen Stadtbezirk neu definiert.

Apple Store-Überdachungen

Die mit Foster Partners entwickelte Einzelhandelsarchitektur von Apple nutzt Überdachungselemente als zentrale Designelemente. Das hängende Glasdach über dem Würfeleingang der Apple Fifth Avenue in New York – ein 10 Meter hoher Glaswürfel mit einem zylindrischen Glasaufzug, der in das unterirdische Geschäft führt – fungiert sowohl als Vordach als auch als architektonisches Wahrzeichen. Im Apple Park Visitor Center in Cupertino ragt ein Vordach aus Kohlefaser mit einer Länge von 80 Metern auf jeder Seite über die Glaswände des Gebäudes hinaus, ohne sichtbare innere Säulen, wodurch der Eindruck einer schwebenden Ebene über dem transparenten Gehäuse entsteht. Diese Beispiele zeigen, wie ein Vordach, wenn es auf höchstem Niveau entworfen wird, zur prägenden architektonischen Geste eines Projekts wird.

Vordach im nachhaltigen und umweltfreundlichen Gebäudedesign

Im Kontext der Green-Building-Zertifizierung und des klimagerechten Designs spielt das architektonische Vordach eine immer wichtigere Rolle als passive Umweltkontrollstrategie.

Sonnenschutz und thermische Leistung

Ein Vordach über verglasten Wänden, die nach Süden (in der nördlichen Hemisphäre) oder nach Norden (in der südlichen Hemisphäre) ausgerichtet sind, kann den solaren Wärmegewinn durch diese Oberflächen in den Sommermonaten, wenn der Sonneneinstrahlungswinkel hoch ist, erheblich reduzieren. Ein festes horizontales Vordach, das für einen Breitengrad von 35° N ausgelegt ist und 1,5 Meter über die Gebäudefront hinausragt, beschattet die darunter liegende Verglasung im Sommer etwa vier Monate lang und lässt gleichzeitig tief stehende Wintersonne eindringen und sorgt für passive Solarheizung. Durch entsprechend konzipierte Sonnenschutzdächer kann der Kühlenergieverbrauch in Gewerbegebäuden um 15–30 % gesenkt werden. an Standorten mit warmem Klima, die direkt zu LEED-, BREEAM- oder Green Star-Energiekreditpunkten beitragen.

Photovoltaik-integrierte Vordächer

Gebäudeintegrierte Photovoltaik (BIPV) in Vordachdächern stellt einen wachsenden Bereich nachhaltiger Architekturpraxis dar. Ein Vordach mit Sonnenkollektoren erfüllt eine doppelte Funktion: Es bietet unten überdachten Schutz und erzeugt oben erneuerbaren Strom. Parkplatzüberdachungen sind besonders produktive Anwendungen – die Überdachungsflächen werden nicht durch andere Strukturen behindert, sind optimal zur Sonne geneigt und decken große Flächen ab, die sonst nur als Parkplatz für Fahrzeuge nützlich wären. Eine 1.000 Quadratmeter große Parkplatzüberdachung mit hocheffizienten monokristallinen PV-Modulen mit einer Leistung von 200 W/m² würde etwa 200 kWp installierte Solarkapazität erzeugen, was ausreicht, um den Stromverbrauch eines mittelgroßen kommerziellen Bürogebäudes auszugleichen. Mehrere große Einzelhändler und Gewerbeimmobilienentwickler in Europa und Australien haben im Rahmen ihrer Dekarbonisierungsstrategien inzwischen Solarüberdachungen auf Hunderten von Parkplätzen installiert.

Grüne und lebendige Vordächer

Lebende Überdachungsstrukturen, die bepflanzte Pflanzen in die Überdachung integrieren, kombinieren die Funktionen eines herkömmlichen Vordachs mit denen eines Gründachs oder eines vertikalen Gartens. Ein bepflanzter Baldachin spendet Schatten durch die Laubdecke statt durch undurchsichtige oder transparente Paneele und bietet Vorteile bei der Verdunstungskühlung, wenn die Pflanzen Feuchtigkeit verdunsten. Der kühlende Effekt einer bepflanzten Überdachung auf den Raum darunter kann im Sommer je nach Dichte und Art der Bepflanzung 3–7 °C stärker ausgeprägt sein als bei einer herkömmlichen festen Überdachung. Diese Strukturen finden sich in Food-Courts von Einkaufszentren, Flughafenterminals und öffentlichen Plätzen, wo biophile Designprinzipien angewendet werden, um das Wohlbefinden der Bewohner zu verbessern und den städtischen Wärmeinseleffekt auf Gebäudeebene zu reduzieren.

Architektonisches Vordach im Vergleich zu verwandten architektonischen Elementen

Mehrere architektonische Elemente stehen in engem Zusammenhang mit dem Vordach und werden manchmal mit diesem verwechselt. Das Verständnis der Unterschiede verdeutlicht sowohl das Designvokabular als auch die funktionale Absicht.

Praktischer Leitfaden zur Spezifikation eines architektonischen Vordachs

Für Architekten, Projektmanager und Gebäudeeigentümer, die eine Überdachung spezifizieren, deckt die folgende Checkliste die kritischen Entscheidungen und Informationen ab, die geklärt werden müssen, bevor ein Überdachungsentwurf angemessen kalkuliert und für den Bau dokumentiert werden kann.

Umfang und Leistungsanforderungen

• Was ist die Überdachung? Ein Fußgängereingang, eine Fahrzeugabgabestelle, eine Laderampe, ein Essbereich im Freien oder eine Gehwegverbindung?
• Welcher Wetterschutzgrad ist erforderlich? Vollständige Imprägnierung, nur UV-Beschattung oder eine Kombination?
• Wie groß ist die erforderliche Mindestdurchfahrtshöhe über dem darunter liegenden Bereich?
• Soll das Vordach vom Gebäude auskragend, freistehend auf Säulen oder von oben aufgehängt werden?
• Verfügt die Gebäudestruktur über eine bestätigte Kapazität zur Aufnahme von Lasten zur Befestigung des Vordachs oder muss dies beurteilt werden?

Design- und ästhetische Überlegungen

• Welche Materialien passen zur Architektursprache des Gebäudes?
• Ist Transparenz wünschenswert – Glas, Polycarbonat oder offenmaschig? Oder wird Opazität aus Gründen des Wetterschutzes und der Sichtschutz bevorzugt?
• Gibt es historische oder planerische Einschränkungen, die die Materialauswahl, die Projektionsabmessungen oder das Erscheinungsbild einschränken?
• Werden integrierte Beleuchtung, Beschilderung, Lautsprecher oder Entwässerung integriert?

Kostenbenchmarks für architektonische Vordächer

Die Kosten für Vordächer variieren enorm je nach Strukturtyp, Material und Komplexität. Die folgenden ungefähren Bereiche dienen als Orientierungshilfe für die Budgetplanung, ohne GST/Mehrwertsteuer und Honorare:

• Standard-Vordach aus Aluminium und Polycarbonat über einem Eingang: 800–2.500 US-Dollar pro installiertem Quadratmeter
• Vordach aus Stahl und Glas, handelsübliche Qualität: 2.000–5.000 US-Dollar pro installiertem Quadratmeter
• Hochwertiges architektonisches Glasvordach mit maßgeschneiderten Details: 5.000–12.000 US-Dollar pro installiertem Quadratmeter
• Großspannige Stoffüberdachung: 600–1.800 US-Dollar pro installiertem Quadratmeter, je nach Komplexität und Masthöhe
• Freistehende Industrieüberdachung aus Stahl (z. B. Laderampe oder Tankstelle): 400–900 US-Dollar pro installiertem Quadratmeter

Diese Zahlen sind nur Richtwerte und variieren erheblich je nach Standort, Standortzugang, Bodenbeschaffenheit und Marktbedingungen zum Zeitpunkt des Baus. Für eine zuverlässige Budgetplanung ist immer ein detaillierter Mengenvoranschlag oder ein Angebot eines Auftragnehmers erforderlich.
